赫腾产品介绍 >> 锻制管件系列 >> 管座、支管台
>>> 产品实物图
管座
斜管座
支管台(不锈钢)
支管台

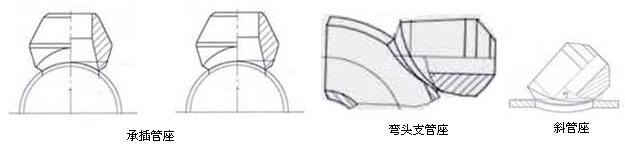

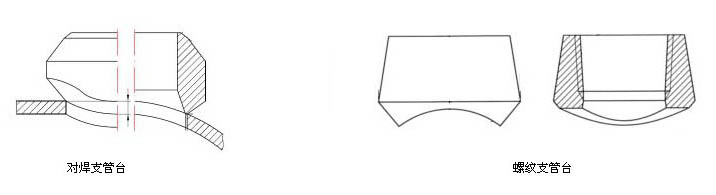

>>> 产品结构图
>>> 产品参数表
    支管台(Olets)是国外近年来应用较多的,用于支管连接的补强型管件,代替传统使用的异径三通、补强板、加强管段等支管连接型式,具有安全可靠、降低造价、施工简单、改善介质流道、系列标准化、设计选用方便等突出优点,尤其在高压、高温、大口径、厚壁管道中使用日益广泛,取代了传统的支管连接方法。 支管台本体采用优质锻件,用材与管道材料相同,本公司在碳钢、合金钢、不锈钢等多种材质供用户选用。支管台与主管均采用焊接,支管台与支管或其他管(如短管、丝堵等)、仪表、阀门的连接有对焊、承插焊、螺纹等多种型式。
连接形式
    支管台形式有标准型、短管型、斜接型、弯头型,详见下表
型式 Type
连接型式(支管台与支管) Connected type
承插焊 GB19326 Socket welded
管螺纹 GB19326 Pipe thread
对焊GB19326 Butt-welded

标准型 Standard
SOL (MSS SP-97、Q/FG11标准)
TOL (MSS SP-97、Q/FG12标准)
WOL (MSS SP-97、Q/FG13标准)

短管型 Nipolet
SNL (Q/FG/14标准)
TNL (Q/FG14、SHB-PO1)
WNL (Q/FG14标准)

斜接型(45o) Latrolet
SEL (Q/FG/15标准)
TLL (Q/FG15、SHB-PO1)
WLL (Q/FG15标准)

弯头型(1.5D) Elbolet

TEL (Q/FG16、SHB-PO1)
WEL (Q/FG16标准)
样本所示均为适用于英制管的支管台产品系列,本公司也可生产适用于公制管的支管台产品(管螺纹型除外),用户在定货时应说明下列项目:
△ 型式代号(支管台及连接型式);
△ 支管及支管公称尺寸(如为公制管应注明外径尺寸)
△ 支管及支管壁厚等级(如为公制管应注明壁厚尺寸)
△ 管螺纹代号(仅指螺纹型)
△ 高度(仅指短管支管台)
