赫腾产品介绍 >> 钢制锻造法兰系列 >> 带颈对焊法兰
>>> 产品实物图
WN 法兰
长颈法兰
出口带颈对焊法兰
带颈对焊法兰
带颈对焊法兰(高压)
带颈对焊法兰
>>> 产品技术要求

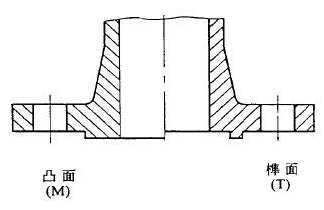

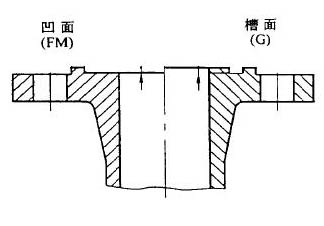

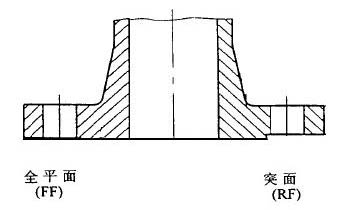

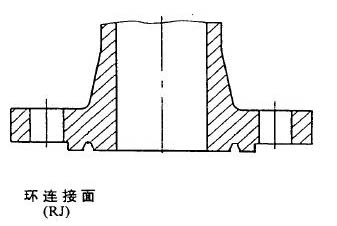

    密封面形式:平面(FF)、突面(RF)、凹凸面(MFM)、榫槽面(TG)、环连接面(RJ)
法兰材质:
1、碳钢(Carbon Steel):ASTM A105,20#、Q235、16Mn、 ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2、ASTM A694 F42, F46,F48, F50, F52, F56, F60, F65, F70;
2、不锈钢(Stainess Steel): ASTM A182 F304、304L、 F316、316L、1Cr18Ni9Ti、0Cr18Ni9Ti、321、188;
3、合金钢(Alloy Steel): ASTM A182 F1、 F5a、 F9、 F11、 F12、 F22、 F91、A182F12、A182F11、16MnR、Cr5Mo、12Cr1MoV、15CrMo、12Cr2Mo1、A335P22、St45.8/Ⅲ;
 法兰标准:
ANSI B16.5、HG206171997、GB/T9115.12000—GB/T9115.4200、DIN26302638、HG205951997、GB/T9115.12000、GB/T9115.42000
工 艺: 锯切、热处理、模锻、机加工
>>> 产品参数表
欧洲体系钢制管法兰适用范围
密封面型式
公称压力PN/MPa (bar)
0.25
0.6
1
1.6
2.5
4
6.3
10
16
25
(2.5)
(6)
(10)
(16)
(25)
(40)
(63)
(100)
(160)
(250)
突面(RF)
DN10-300
DN10-2000
DN10-1000
DN10-600
DN10-400
DN10-300
DN10-250
凹凸面(MFM)
-
DN10-600
DN10-400
DN10-300
-
榫槽面(TG)
-
DN10-600
DN10-400
DN10-300
-
平面(FF)
DN10-3000
DN10-2000
-
环连接面(RJ)
-
DN15-400
DN15-300
DN15-250

欧洲体系钢制管法兰适用范围
密封面型式
公称压力PN/MPa (bar)
0.25
0.6
1
1.6
2.5
4
6.3
10
16
25
(2.5)
(6)
(10)
(16)
(25)
(40)
(63)
(100)
(160)
(250)
突面(RF)
DN10-300
DN10-2000
DN10-1000
DN10-600
DN10-400
DN10-300
DN10-250
凹凸面(MFM)
-
DN10-600
DN10-400
DN10-300
-
榫槽面(TG)
-
DN10-600
DN10-400
DN10-300
-
平面(FF)
DN10-3000
DN10-2000
-
环连接面(RJ)
-
DN15-400
DN15-300
DN15-250
