赫腾产品介绍 |
>> 钢制锻造法兰系列 >> 法兰盖 |
|
|
|
>>> 产品实物图 |
|
|
BL 法兰盖 |
法兰盖 |
>>> 产品结构图 |
|

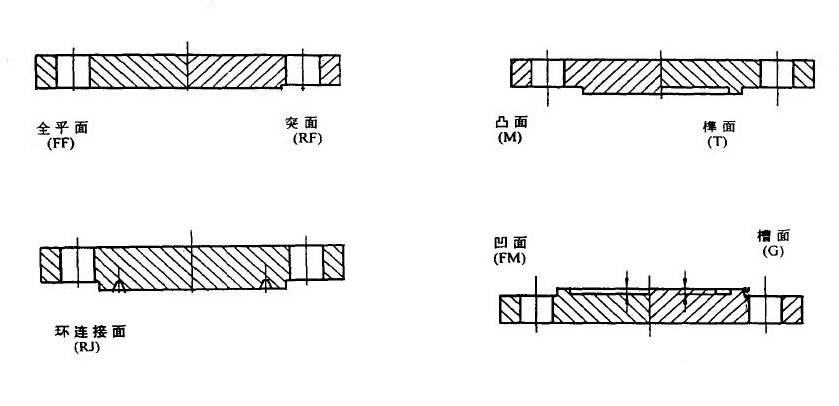

法兰盖示意图纸 |
|
>>> 产品技术要求 |
平面(FF)、突面(RF)、凹凸面(MFM)、榫槽面(TG)、环连接面(RJ) |
法兰材质:
1、碳钢(Carbon Steel):ASTM A105,20#、Q235、16Mn、 ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2、ASTM A694 F42, F46,F48, F50, F52, F56, F60, F65, F70;
2、不锈钢(Stainess Steel): ASTM A182 F304、304L、 F316、316L、1Cr18Ni9Ti、0Cr18Ni9Ti、321、18-8;
3、合金钢(Alloy Steel): ASTM A182 F1、 F5a、 F9、 F11、 F12、 F22、 F91、A182F12、A182F11、16MnR、Cr5Mo、12Cr1MoV、15CrMo、12Cr2Mo1、A335P22、St45.8/Ⅲ;
|
法兰标准:ANSI B16.5、DIN2527、HG20601-1997、HG20622-1997、GB/T9123.1-2000—GB/T9123.4-200、JB/T86.1-1994、JB/T86.2-1994 |
工艺:锯切、热处理、模锻、机加工 |
|
产品参数: |
>>> 产品参数表 |
欧洲体系钢制管法兰适用范围
密封面型式 |
公称压力PN/MPa |
(bar) |
0.25 |
0.6 |
1 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
(2.5) |
(6) |
(10) |
(16) |
(25) |
(40) |
(63) |
(100) |
(160) |
(250) |
突面(RF) |
DN10-2000 |
DN10-1200 |
DN10-600 |
DN10-400 |
DN10-300 |
凹凸面(MFM) |
- |
DN10-600 |
DN10-400 |
DN10-300 |
- |
榫槽面(TG) |
- |
DN10-600 |
DN10-400 |
DN10-300 |
- |
全平面(FF) |
DN10-600 |
DN10-1200 |
- |
环连接面(RJ) |
- |
DN15-400 |
DN15-300 |
|
美洲体系钢制管法兰适用范围
密封面型式 |
公称压力PN (MPa) |
(Class) |
2 |
5 |
11 |
15 |
26 |
42 |
Class 150 |
Class 300 |
Class 600 |
Class 900 |
Class 1500 |
Class 2500 |
突面(RF) |
DN15-600 |
DN15-300 |
(1/2"-24") |
(1/2"-12") |
凹凸面(MFM) |
- |
DN15-600 |
DN15-300 |
(1/2"-24") |
(1/2"-12") |
榫槽面(TG) |
- |
DN15-600 |
DN15-300 |
(1/2"-24") |
(1/2"-12") |
全平面(FF) |
DN15-600 |
- |
(1/2"-24") |
环连接面(RJ) |
DN25-600 |
DN15-600 |
DN15-300 |
(1"-24") |
(1/2"-24") |
(1/2"-12") |
|
|
