赫腾产品介绍 >> 钢制对焊系列 >> 弯管
>>> 产品实物图
不锈钢弯管
出口弯管
弯管

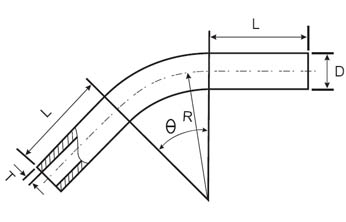

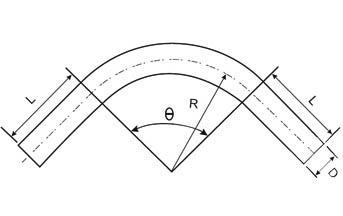

>>> 产品结构图
>>> 产品参数表
项目
内容
ITEM
DESCRIPTION
标准
按DL/T515<<电站弯管>>、SY5257<<钢制弯管>>执行,或按客户提出的标准或技术要求执行。
Standard
According to DL/T515《power station Bend》,SY 5257《steel Bend》,or customer's techincal drawings
材料
碳钢、合金钢、不锈钢。
Material
Carbon steel, alloy steel, stainless steel
弯曲半径R
R≤6000mm,且R≥3D
Bend Radius R
(用R等于3D、4D、5D、6D、7D、8D、9D、10D来表示弯曲半径,D为管子外径)

R≥3D(R=3D、4D、5D、6D、7D、8D、9D、10D) D:outside diameter
弯曲角度θ
常用为15o、30o、45o、60o、90o、135o和180o,也可按客户提出的角度弯制。
Bend Angle θ
Normally 15o、30o、45o、60o、90o、135、180o or at customer's option
直段长度L
弯管两端直段长度一般在300mm-1500mm左右,也可按客户要求定制长度。
Length of Straight L
Normally between 300mm and 1500mm in length fo straight, It is at customer's option
外径D
D≤1220mm
Outside Diameter D

壁厚T
T≤120mm
Wall Thickness T

端部破口
按对焊管件焊端破口结构型式执行
End Bevel
According to welding bevel of butt welding fitting
重量
重量(Kg)=[0.0433(D-T)TRθ]/100000+L(双端直管段重量)
Weight
Weight/kg=[0.0433(D-T)TRθ]/100000+L(Weight of Double Sides Straight Length)
