赫腾产品介绍 >> 绝缘接头系列 >> 绝缘接头
>>> 产品实物图

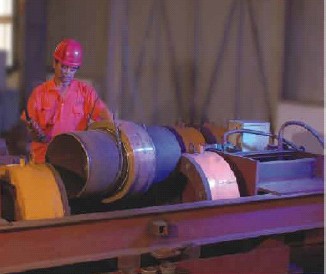

绝缘接头
绝缘接头半成品

>>> 产品概述

名 称: 绝缘接头/Insulating Joints
规 格: DN25~DN1200 (1"~48")
压 力: CL150,CL200,CL300,CL600,PN25,PN40,PN64,PN100
材 质: 组合钢体:16Mn、JB4726、ASTM A694 F52、F60
短管:20#、16Mn、GB8163-99;X70、X65、X56、X52、X46、API SPEC.5L。
工 艺: 锻制、压制、焊接、机加工。
温 度: 使用温度:-30℃—+90℃。
介 质: 适用介质:油、气、水、化工原料、煤浆等。
绝缘接头是钢质管道阴极保护系统中必不可少的重要压力元件,广泛应用于钢制管道的阴极保护系统。绝缘接头是同时具有埋地钢质管道要求的密封性能、强度性能和电法腐蚀所要求的绝缘性能的管道接头的统称。它包含组合件、绝缘板、填料、密封环、短管等。它是是根据绝缘法兰在使用中存在的问题进行改进的换代产品。
绝缘接头采用整体挤压焊接形式,不得采用螺栓、法兰连接型。绝缘接头采用将绝缘和密封材料夹入并固定于套筒(组合件)内得形式。绝缘接头组装完后,给内部元件应固定在相应位置。在土壤压力、规定得管道操作压力和厂内或现场得水压测试下,整个绝缘接头保持完好。绝缘接头密封元件在接头内部紧靠绝缘板,具有永久得弹性,且密封元件的两面直接与裸露金属表面接触不会移动,确保了接头的紧密性。

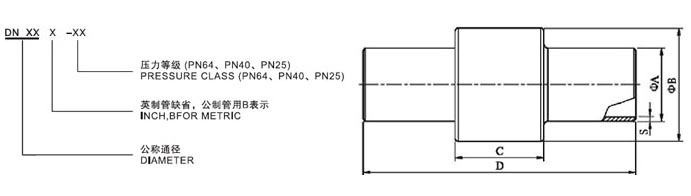

>>> 外形结构图
>>> 产品材料特点

我司产品所采用的材料满足以下要求:
1、绝缘材料:高强度环氧树脂和玻璃纤维层状复合材料:ASTM D709 G11;
2、 弯曲强度:纵向≥390MPa 横向≥290MPa
3、 拉伸强度:纵向≥340MPa 横向≥240MPa;
4、 抗压强度:≥340MPa 吸水性:≤30mg
5、 浸水后电阻≥5×108Ω 击穿电阻≥35KV;
6、 组合钢体:16Mn JB4726;ASTM A694 F52、F60;
7、 短径:20# 16Mn GB8163-99;
8、 X70 X65 X60 X56 X52 X46 API SPEC.5L;
9、 密封材料:O形或U形密封环:橡胶氟、腈基丁二烯橡胶,符合ASTM D2000;
10、 填充材料:冷固性树脂;
11、 绝缘涂料:进口液体环氧树脂;
12、 防腐材料:热缩防腐材料。
安装要求:
1、 绝缘接头安装处50米内,避免有待焊接死口。
2、 绝缘接头与管线连接后,不许在接头5米内起吊管线。
3、 绝缘接头与管线一起试压。
4、 绝缘接头与管线连接后,应接要求补口、防腐作业时不准使绝缘接头表面温度高于120℃。
5、 绝缘接头可安装在地下直管段上。
6、 绝缘接头采用地面安装时,应安装在距弯头20米外的直管段上并设置支架。
7、 绝缘接头避免安装在立管上。
8、 法兰埋地安装时应避免安装在常年积水外。

>>> 产品参数表
PN25压力等级绝缘接头
型号
Type
规格
Specification
A B L 钢管材质
 Steel pipe material
DN25-25 DN25 34 4 250



钢管(Steel Pipe) 20
GB/T8163


DN25B-25 32 4 250
DN40-25 DN40 48 4 300
DN50-25 DN50 60 4 350
DN50B-25 57 4 350
DN65-25 DN65 76 5 350
DN80-25 DN80 89 5 400
DN100-25 DN100 114 5 400
DN100B-25 108 5 400
DN125-25 DN125 140 6 500
DN125B-25 133 6 500
DN150-25 DN150 168 7 500
DN150B-25 159 7 500
DN200-25 DN200 219 7 500
DN250-25 DN250 273 8 800
DN300-25 DN300 325 8 800
DN350-25 DN350 356 8 900
DN350B-25 377 8 900
DN400-25 DN400 406 8 900 钢管(Steel Pipe) 16MnR
GB6654
DN400B-25 426 8 900
DN450-25 DN450  457 8 900
DN450B-25 480 8 900
DN500-25 DN500 508 10 900
DN500B-25 530 10 900
DN600-25 DN600 610 10 1000
DN600B-25 630 10 1000
DN700-25 DN700 711 10 1200
DN700B-25 720 10 1200
DN800-25 DN800 813 12 1300
DN800B-25 820 12 1300

PN40压力等级绝缘接头

型号
Type

规格 Specification

A

B

L

钢管材质
Steel pipe material

DN25-40

DN25

34

4

250

钢管(Steel Pipe) 20
GB/T8163

DN25B-40

32

4

250

DN40-40

DN40

48

4

300

DN50-40

DN50

60

4

350

DN50B-40

57

4

350

DN65-40

DN65

76

5

350

DN80-40

DN80

89

5

400

DN100-40

DN100

114

5

400

DN100B-40

108

5

400

DN125-40

DN125

140

6

500

DN125B-40

133

6

500

DN150-40

DN150

168

7

500

DN150B-40

159

7

500

DN200-40

DN200

219

7

500

DN250-40

DN250

273

8

800

DN300-40

DN300

325

10

800

DN350-40

DN350

356

12

900

DN350B-40

377

12

900

DN400-40

DN400

406

10

900

钢板(Steel Plate) 16MnR

DN400B-40

426

10

900

DN450-40

DN450

457

10

900

DN450B-40

480

10

900

DN500-40

DN500

508

12

900

DN500B-40

530

12

900

DN600-40

DN600

610

14

1000

DN600B-40

630

14

1000

DN700-40

DN700

711

14

1200

DN700B-40

720

14

1200

DN800-40

DN800

813

16

1300

DN800B-40

820

16

1300


PN64压力等级绝缘接头

型号
Type

规格
Specification

A

B

L

钢管材质
Steel pipe material

 DN25-64

DN25

34

4

250

钢管(Steel Pipe) 20
GB/T8163

DN25B-64

32

4

250

DN40-64

DN40

48

4

300

DN50-64

DN50

60

4

350

DN50B-64

57

4

350

DN65-64

DN65

76

5

350

DN80-64

DN80

89

5

400

DN100-64

DN100

114

5

500

钢管(Steel Pipe) 16Mn
GB/T6479

DN100B-64

108

5

500

DN125-64

DN125

140

6

600

DN125B-64

133

6

600

DN150-64

DN150

168

7

600

DN150B-64

159

7

600

DN200-64

DN200

219

8

600

DN250-64

DN250

273

10

800

DN300-64

DN300

325

12

800

DN350-64

DN350

356

8.8

1000

L450*1(X65)
GB/T9711

DN400-64

DN400

406

10

1000

DN450-64

DN450

457

11

1000

DN500-64

DN500

508

12.5

1200

DN600-64

DN600

610

16

1200

DN700-64

DN700

711

17.5

1300

DN800-64

DN800

813

20

1300
